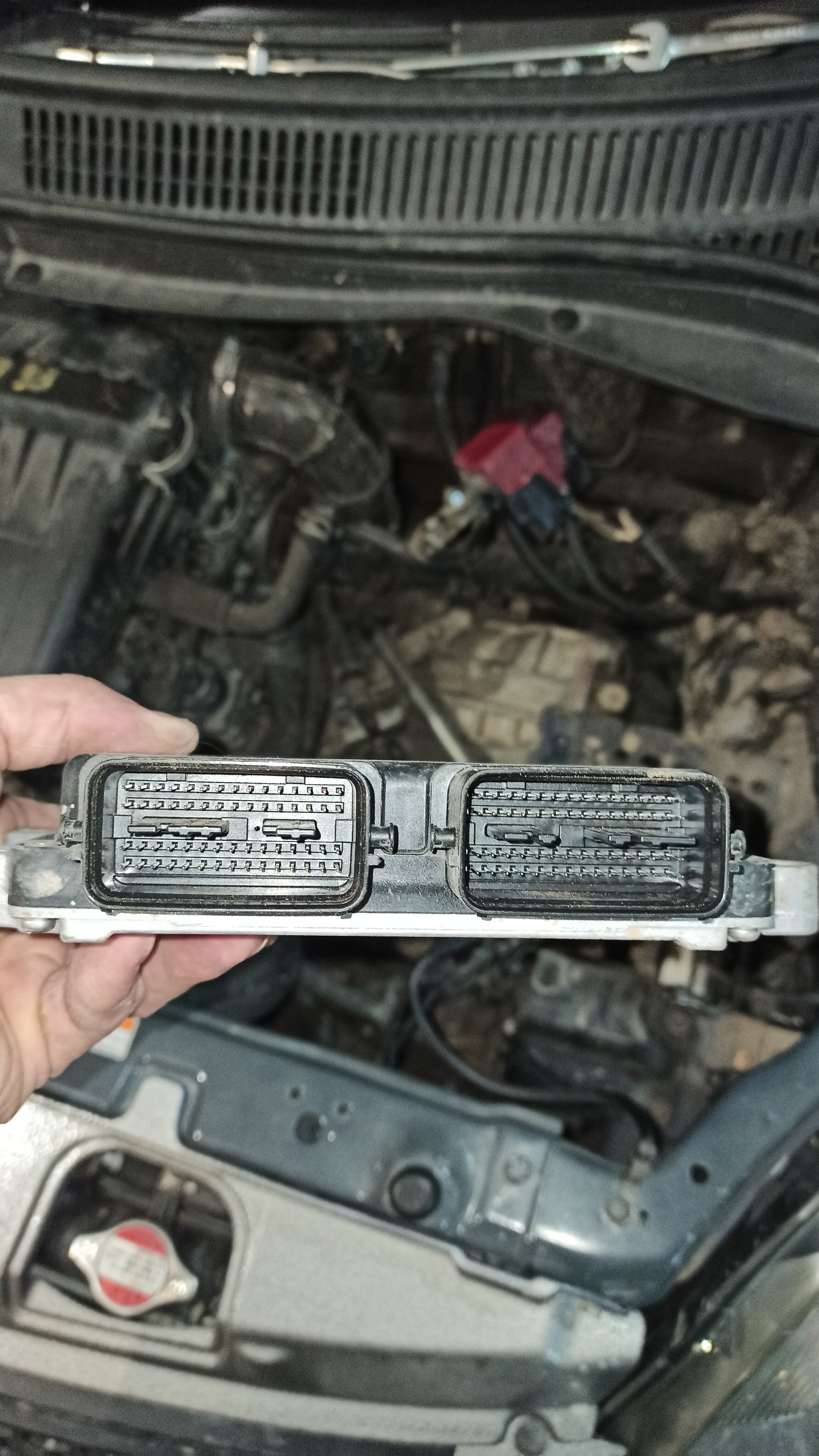

ищу распиновку suzuki swift 2009 mitsubishi(denso)

[eddie -95221]

на авто 42 модуль не взял.

хочу на столе подключится ,распинрвка от гранд витары не сработала.

эбу митсубиси вроде как Denso

может кто подскажет?




[matthew -53086]

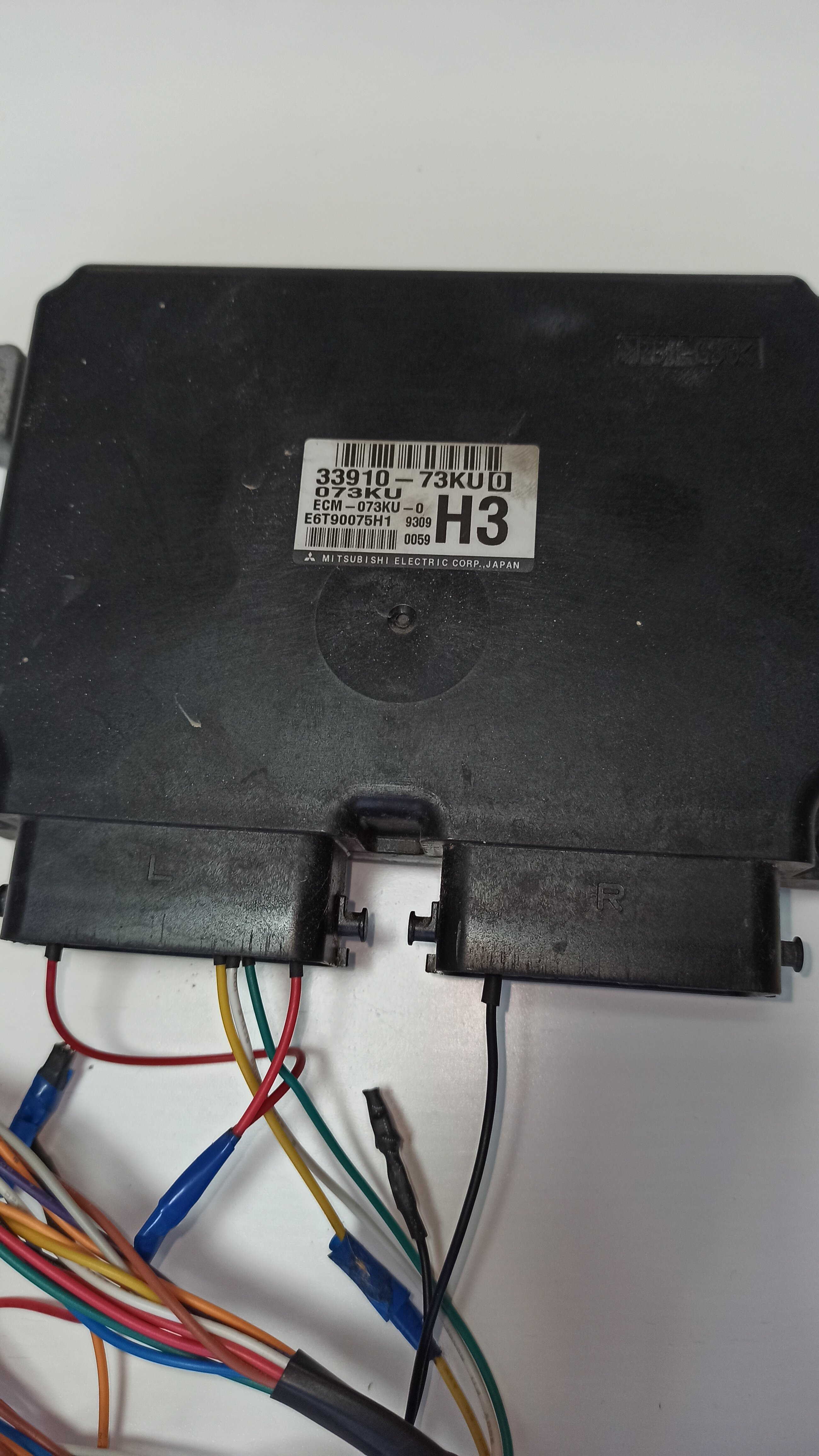

Привет, слева от левого плюса массу цеплял ? (на фото не вижу)



[eddie -95221]

да,

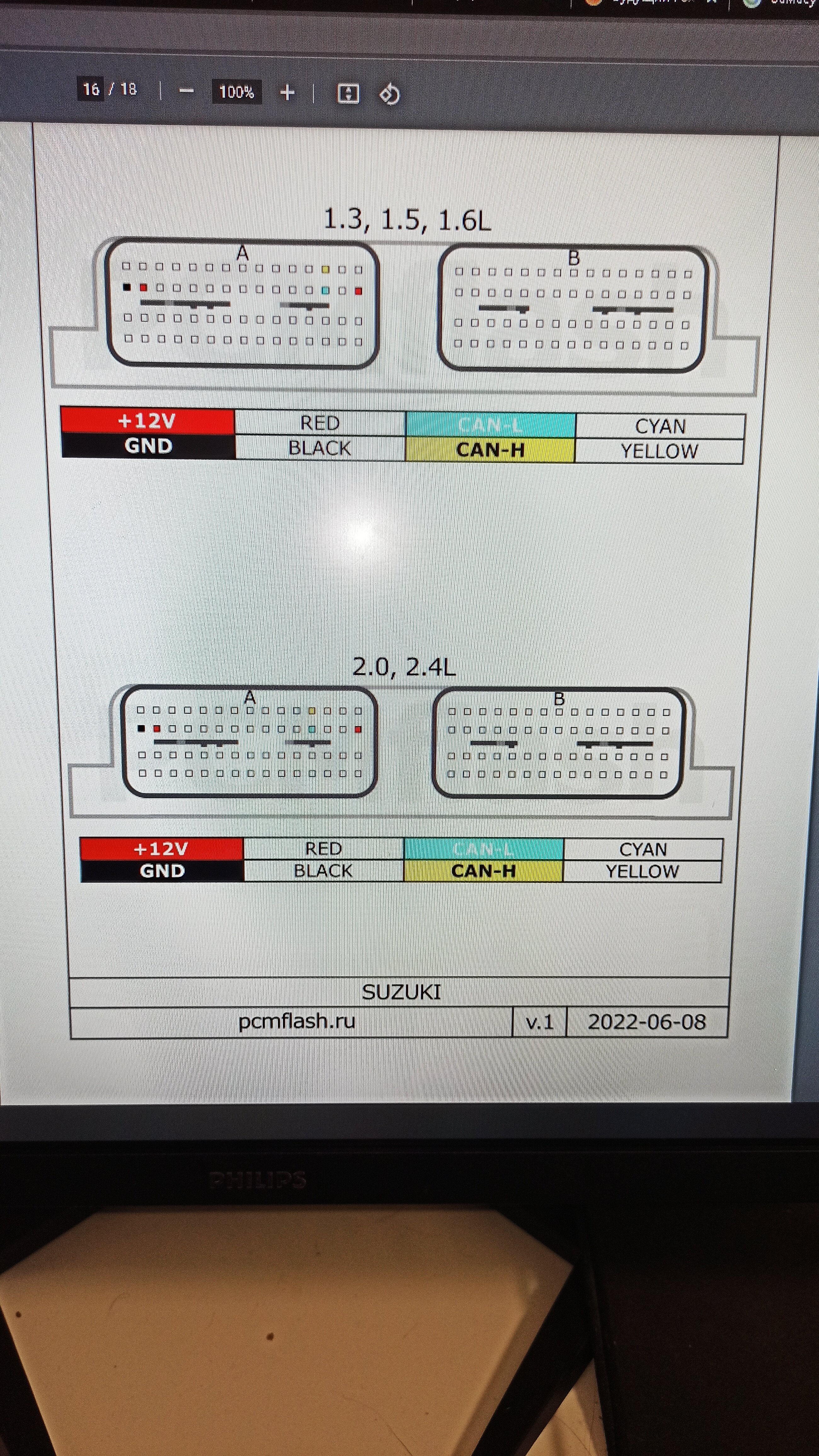

эти распиновки пробовал эффекта нет



[venkat]

Потому что это не Denso.



[matthew -53086]

Питание обычно похожее расположение
Дай питание, и проверь напряжение из блока ,и на CAN-шине
На некоторых мануалах еще масса есть



[eddie -95221]

если это мелко, чем он читается. по обд2 или на столе?



[matthew -53086]

Он не к-лайн случайно ?



[venkat]

31 модуль



[eddie -95221]

vpp в данном случае что тогда?



[kuldeep]

19 вольт который бут пин.



[eddie -95221]

извините ,удалите этот бред.

действительно блок мелко
kline распиновка как race-tune

прочитал ктагом (легко всё по справке, как сузуки splash melco e6t900) и пцм через повербокс будпин взял со сканматика напрямую (vpp) (пцм сказал выбрать размер прошивки,автоматом он не определил,нажал 512как у ктаг)

считал сверил файлы ,верные
