Kess Boot Pin пин вывод для Bootloader Mode где находится ?

V

vicky -84918

New member
Купил Kess. Установил программу, для примера выбрал блок ME17.9.7 UAZ/LADA. В хелпе по Kess указано только что надо подключить Boot Pin и его ориентировочное расположение в квадрате платы вскрытого блока (на фото прикрепил).
Возникла пара вопросов:
Как именно угадать какой из пятачков там Boot Pin?

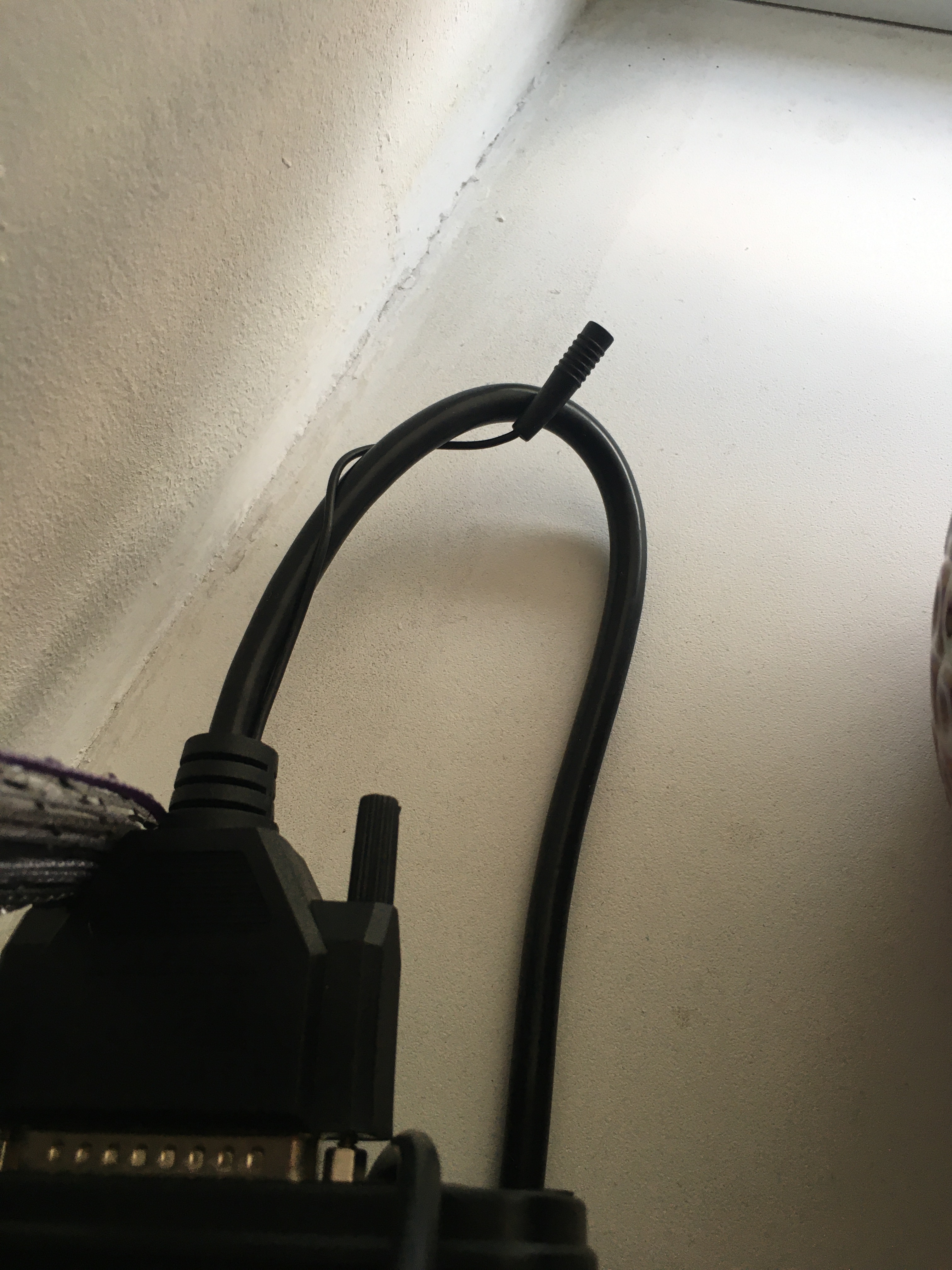

Где этот самый провод который туда подключать ?( правильно ли думаю что это хвост который выходит из разъёма Kess? Фото)
Остальные провода куда подключать ? Остаётся только колодка OBD2. Если есть машина, значит надо поставить блок в разобранном виде, с подключённым Boot Pin к Kess и читать/писать через OBD? Или подключить блок на столе(если нет машины), тогда какие контакты обязательно подключать к блоку ?(can, Kline, acc, gnd, PWR ?) Где обычно берут распиновку блоков для подключения Kess на столе ?
Прошу простить за количество вопросов)


Распиновка есть в самом хелпе программы.
То что указано в квадратике - ориентировочно, далее ниже идёт уже полная распиновка в хелпе.
Этот проводок что отдельно выведен используется только для Фордов с блоками EECV

КЕССом на столе подключается через BootLoader адаптер (черная коробка в комплекте), к нему подключается кабель. На кабеле серый провод с крокодилом - Boot - pin





Ктаг тоже взял. Нашёл в программе нормальный Хелп. В разделе Ктаг полнее информация чем в разделе Кесс
