Подключение панели приборов Mercedes Atego

[scott -84464]

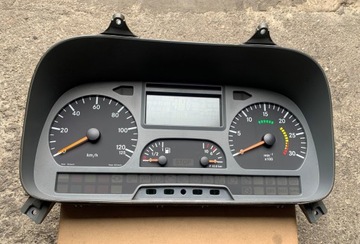

Всех с наступившим, помогите с подключением питания на столе Mercedes Atego2, знаю что питания в разъёме



[daniel -30019]

Она разве не по сигналу can шины просыпается. На КАМАЗЕ по крайней мере так



[scott -84464]

Думаю нет



[scott -84464]

Находил на сайтах по подключению 2 плюса и один минус (30к+15к)



[nicole -32960]

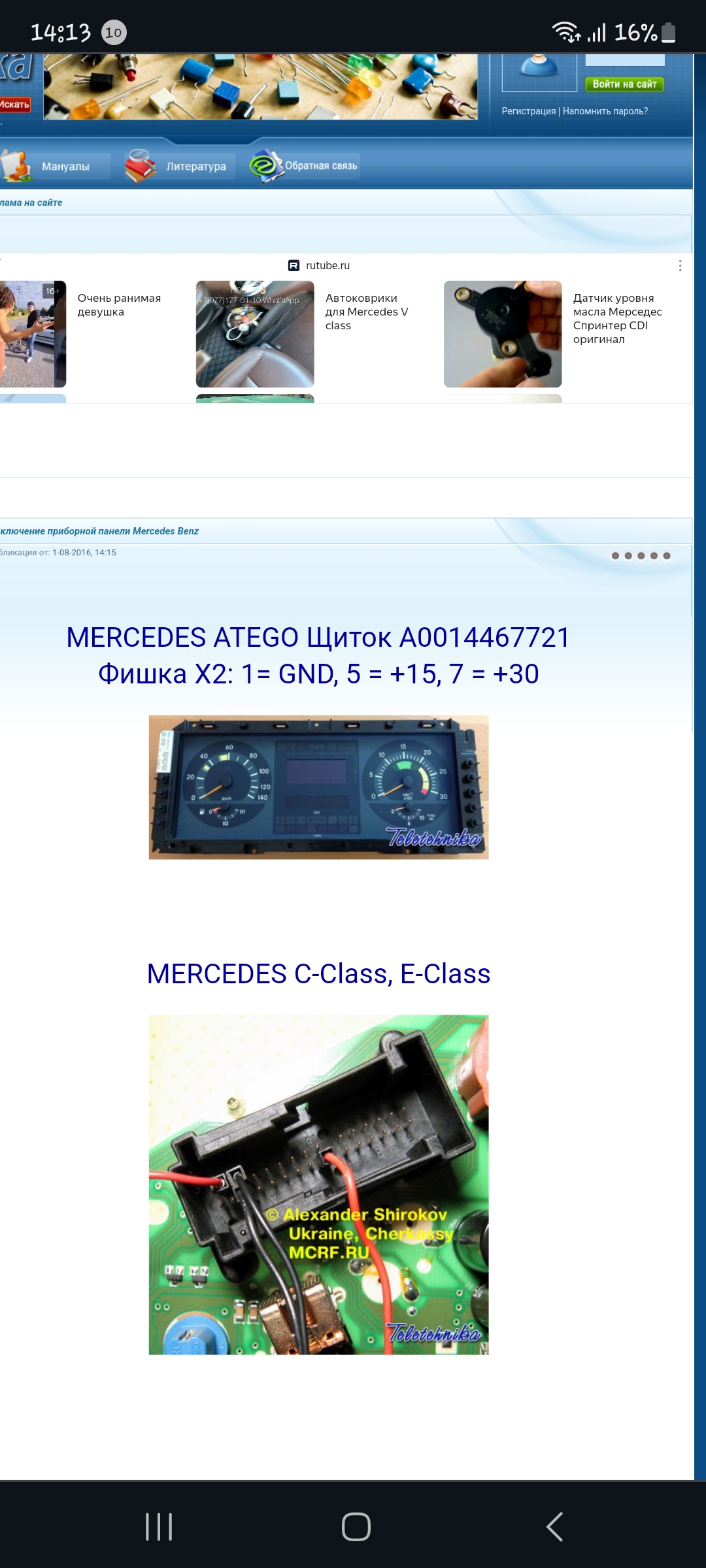

Если память не изменяет х2 1- gnd, 7+30, 5+15



[scott -84464]

Как бы уточнить? Видео есть он подключение к x1



[nicole -32960]

На работе где то было записано. Гляну



[scott -84464]

Буду благодарен



[scott -84464]

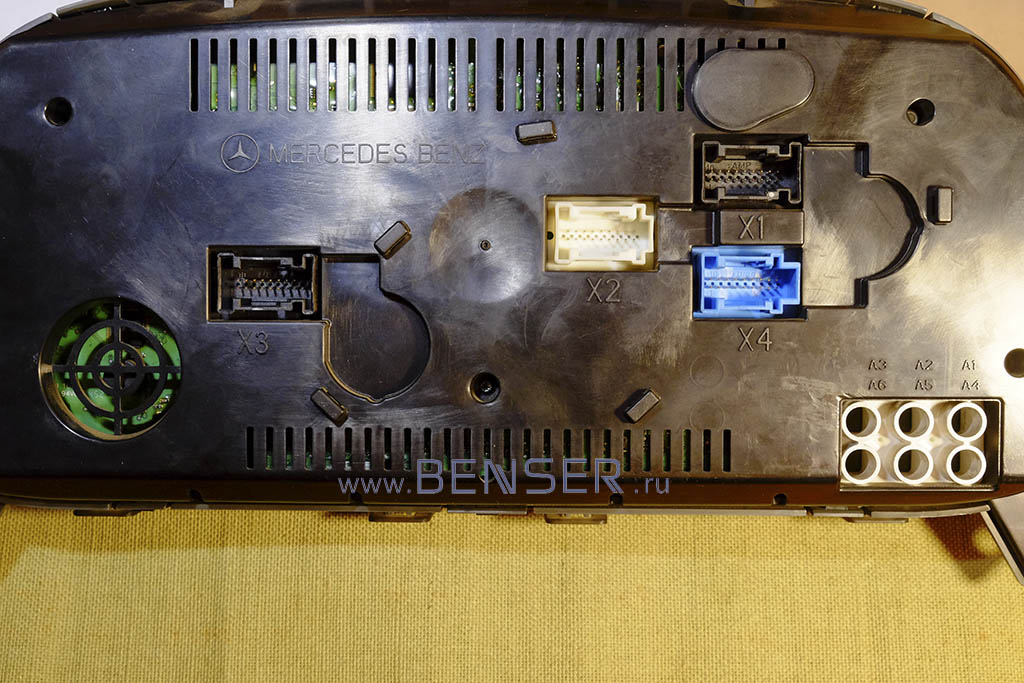

Вот задняя часть ее



[scott -84464]

У вас есть возможность посмотреть рас пиновку?



[nicole -32960]

Через час примерно



[nicole -32960]

Я правильно. Написал вам выше. У меня так записано .



[scott -84464]

Масса несовпадает, на видео чётко видно он вставляет разъём x1 для подключения



[nicole -32960]

Может панели по годам разные. Я написал как я подключал.



[scott -84464]

X1 gnd, x10 основное питание идёт к кондеру. Это в x1 разъёме... вот зажигание?



[scott -84464]

Это на первую атегу рампиновка
