Распиновка эбу man tga 18.480

[spencer -17272]

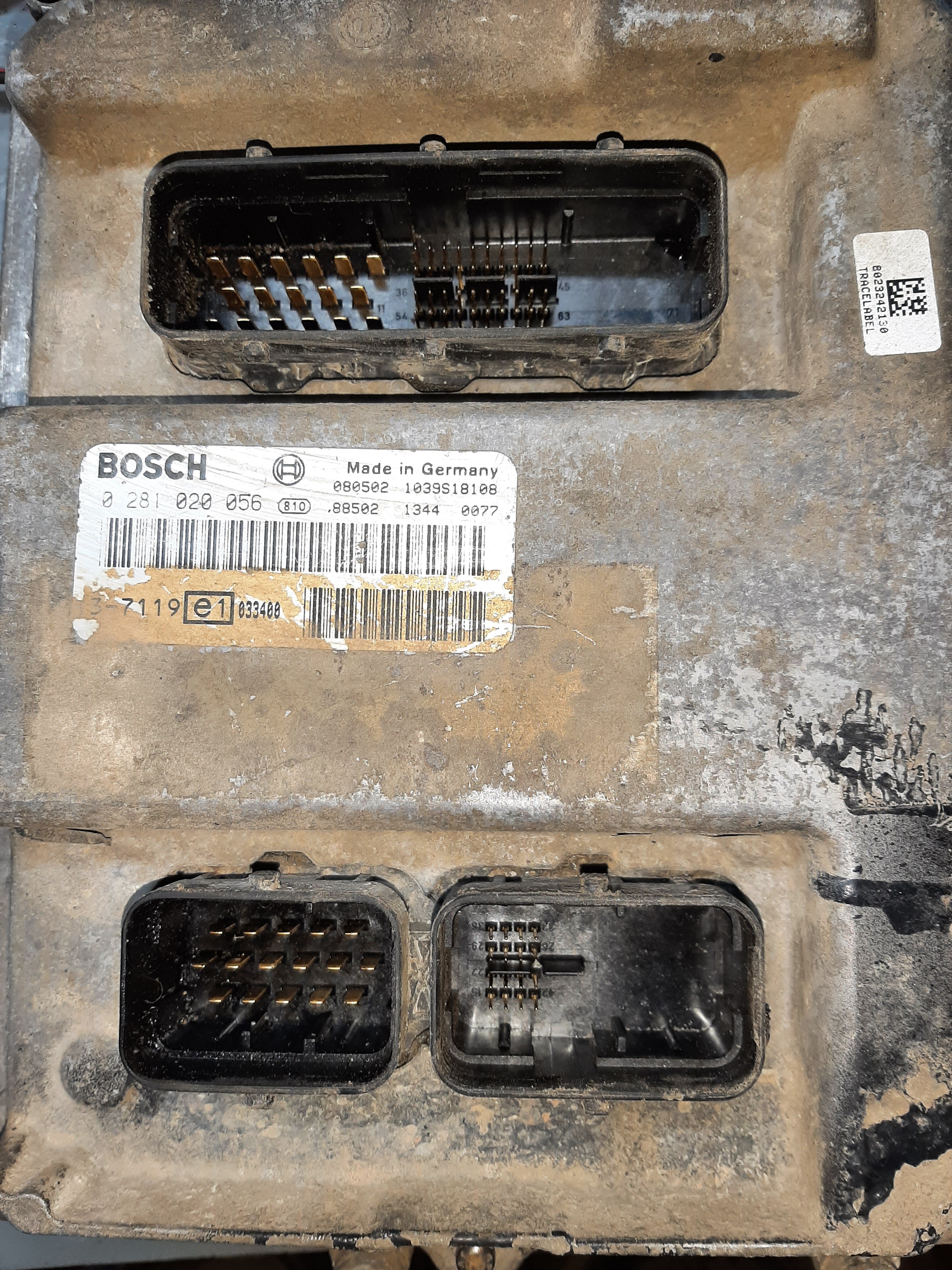

Добрый вечер. Нужна распиновка эбу. Фото прилагаю. Не мог найти, в итернете похожий, последние 2 другие цифры и распиновка не та. Заранее спасибо.



[adrianna]

Год какой авто? Модель двигла 26 например?Схем в интернете, как грязи.



[adrianna]

D26 , извиняюсь.



[spencer -17272]



[richard -82666]

вот есть какие
NT_BOSCH_EDC7C3_IROM_MPC555_EGPT_MAN_1033.pdf

NT_BOSCH_EDC7C3_MAN_1033.pdf



[spencer -17272]

Спасибо. Завтра посмотрю на компе.



[adrianna]

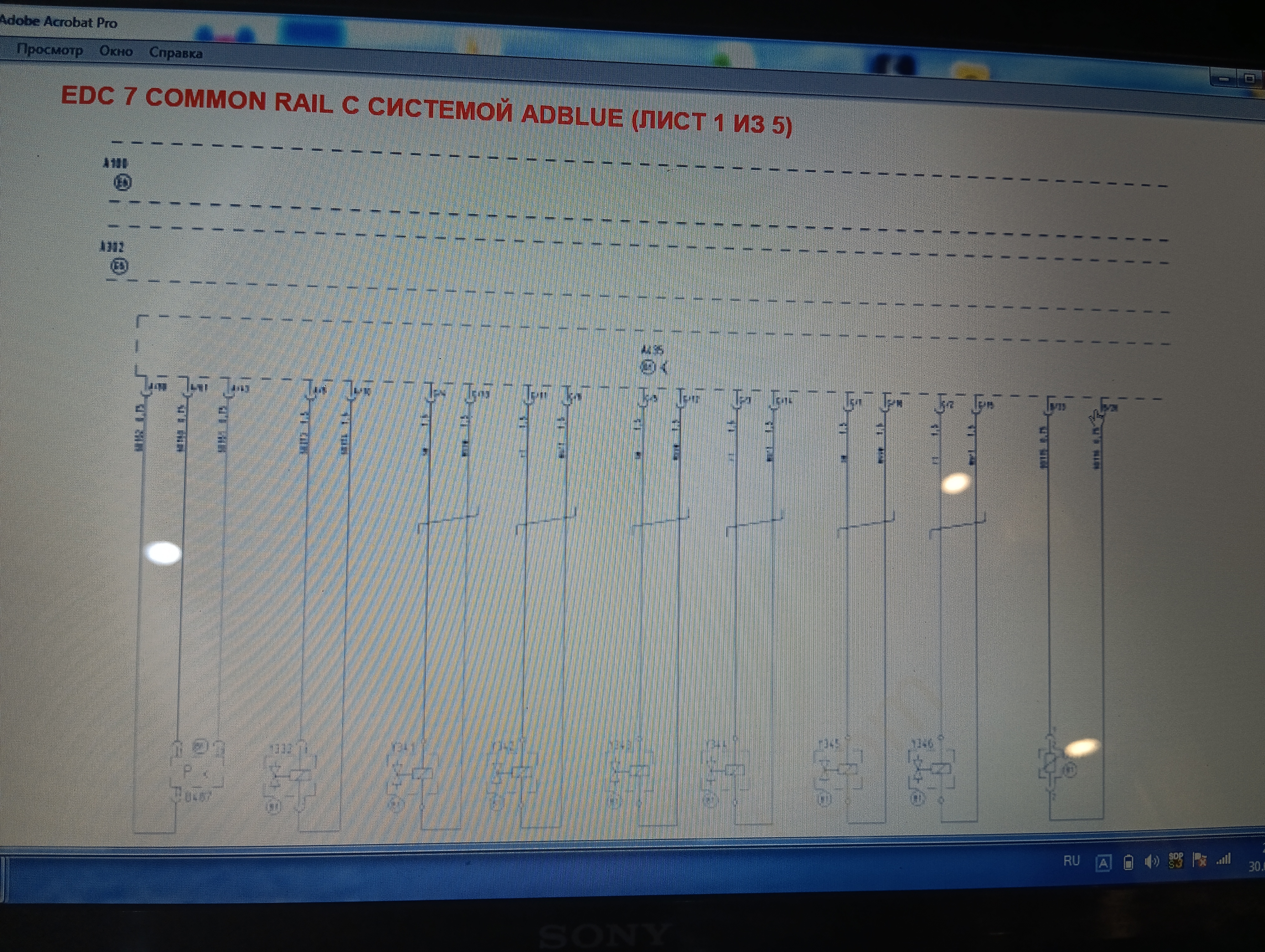

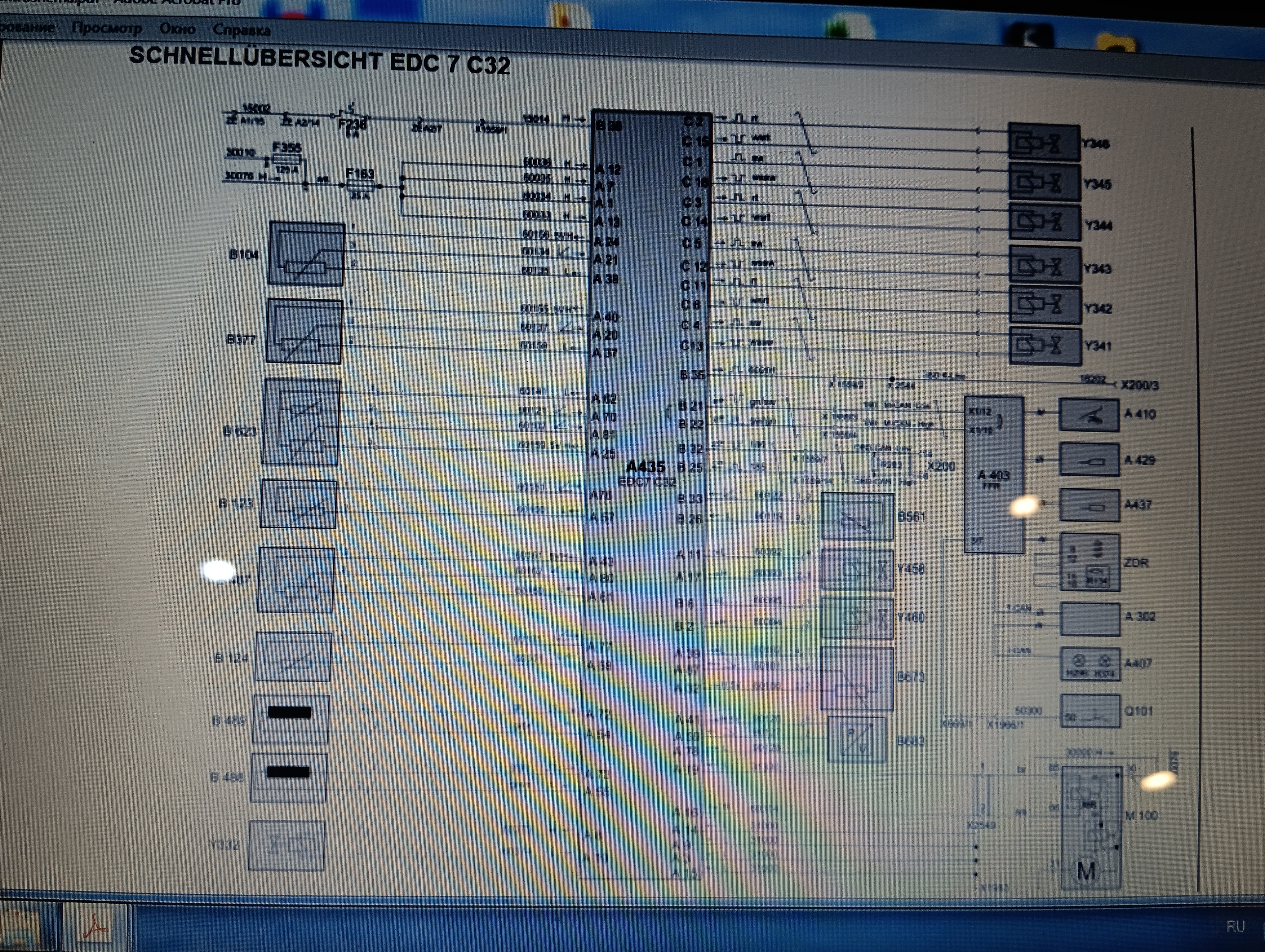

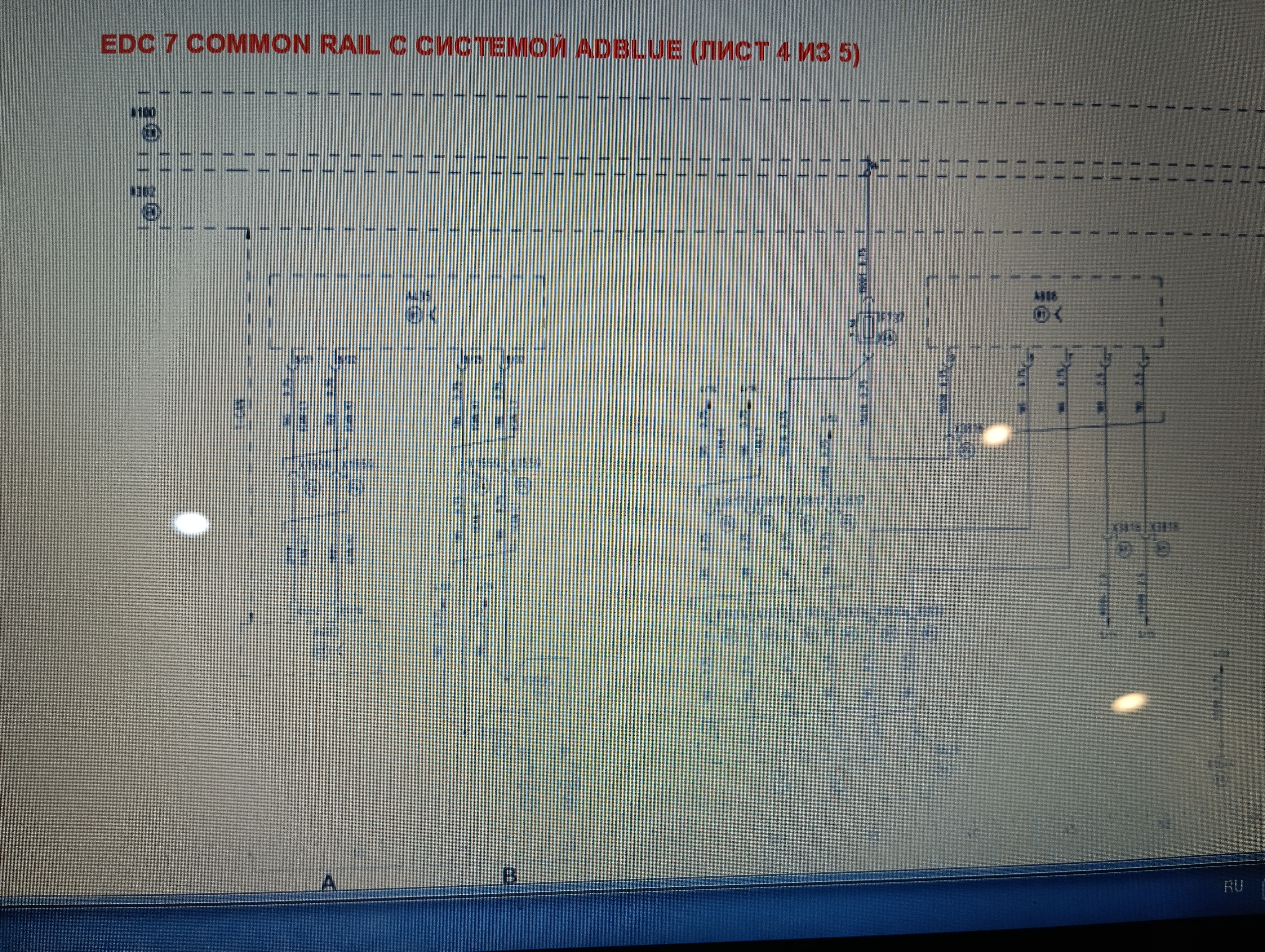

Вот с мочевиной. Правда качество. Файлом с компа не отправить , блок.







[adrianna]

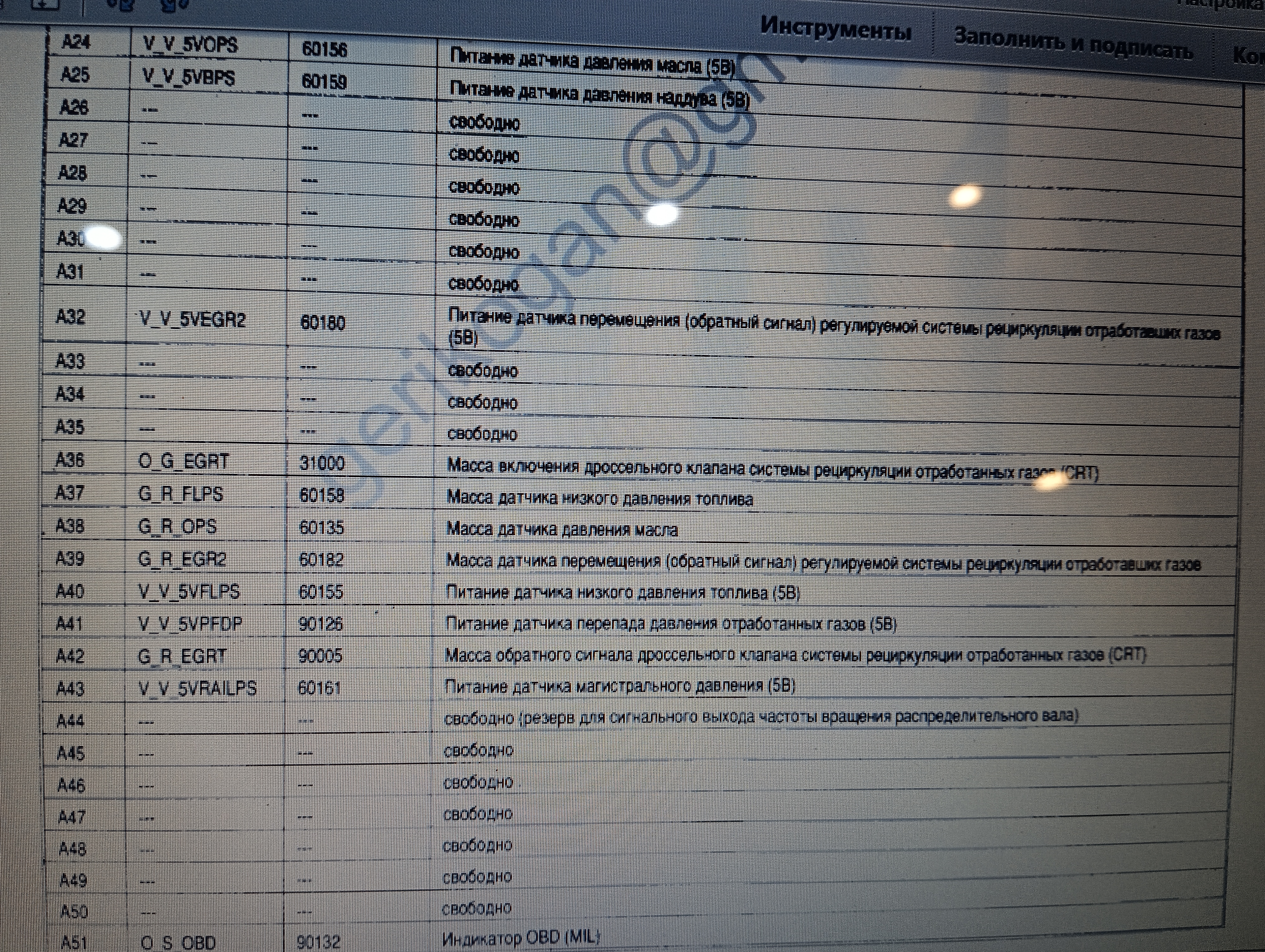

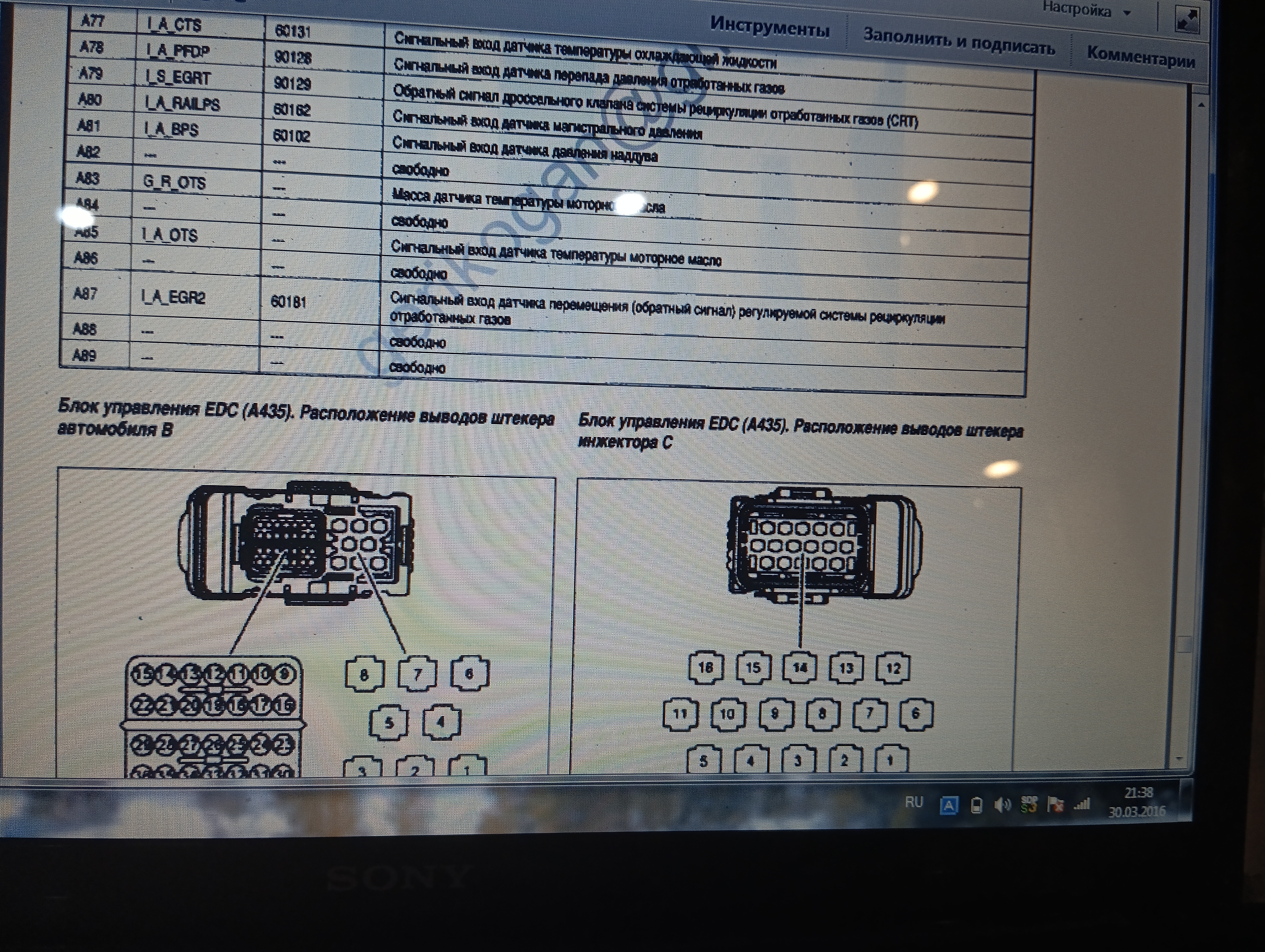

Вот







[spencer -17272]

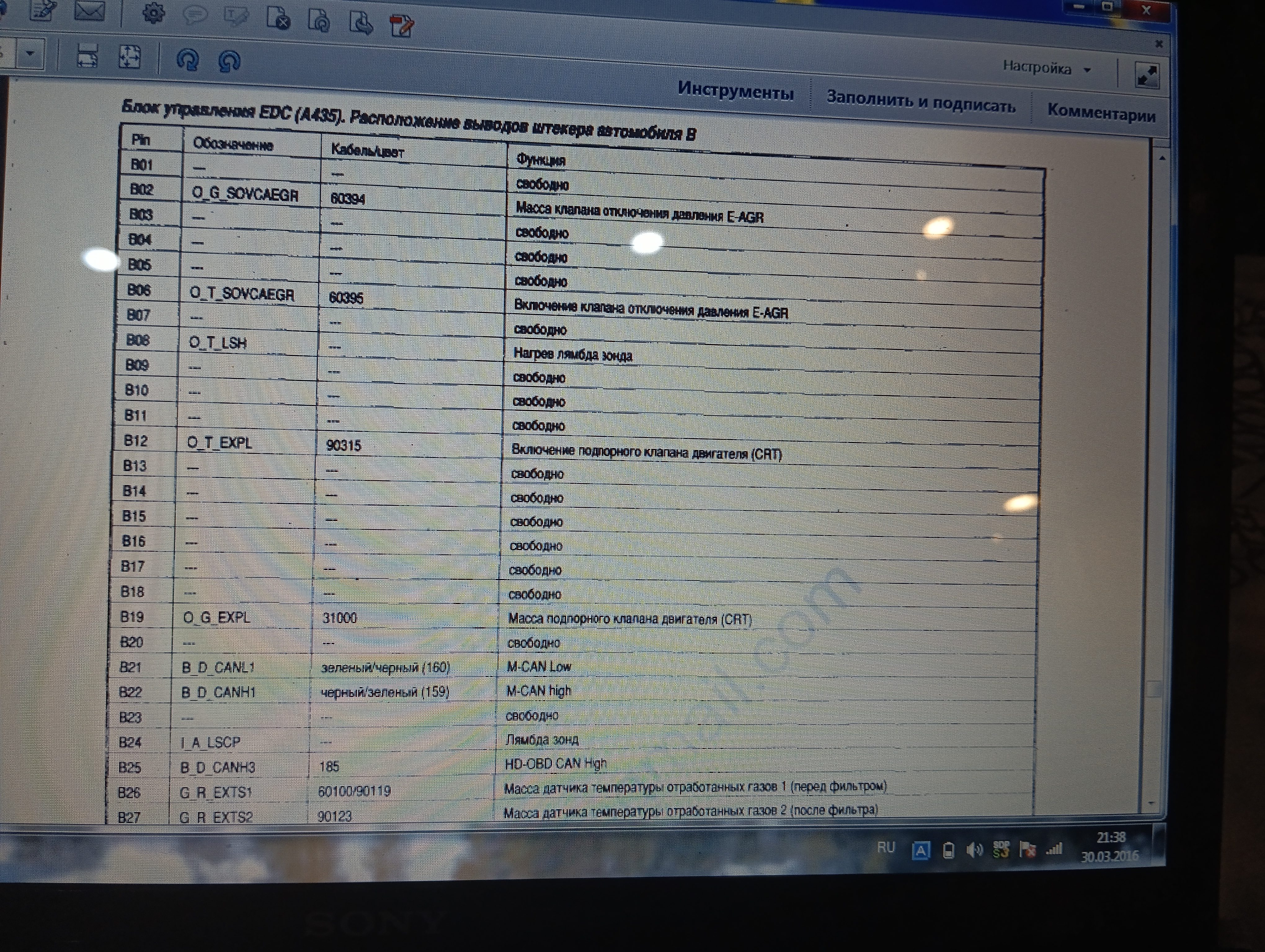

Плоховато видно. Если не трудно, кан шина на каких пинах?



[spencer -17272]

Вроде В21 и В22?



[adrianna]

Ещё









31 марта 2023


Посмотреть альбом на Яндекс.Диске




disk.yandex.ru



[adrianna]

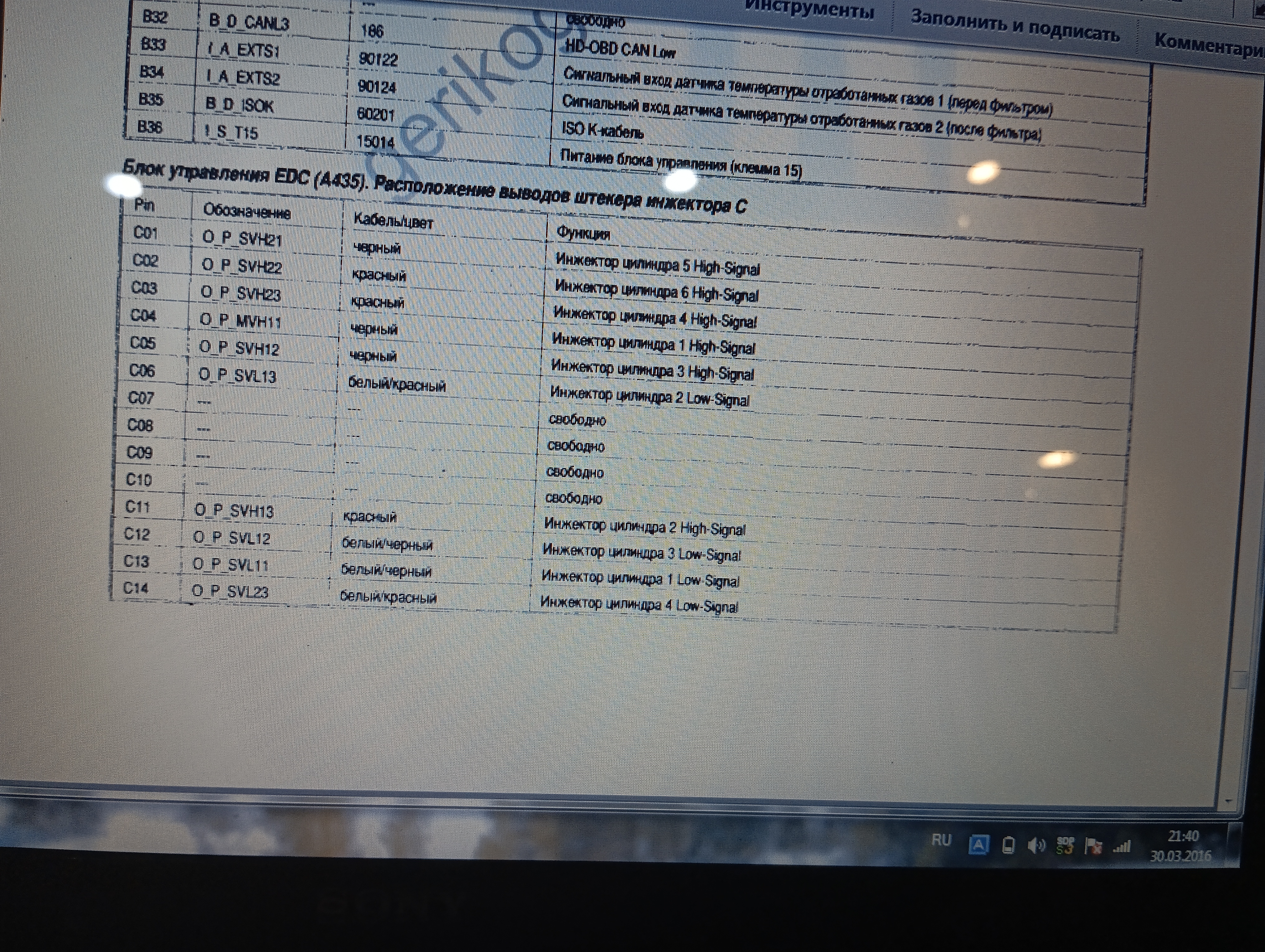

Да. B35 K-line.



[spencer -17272]

Спасибо.
