Распиновка кабеля для прошивки камминс

[arif]

Здравствуйте .Хочу самостоятельно сделать кабель для подкопотного программирования двигателей камминс .Поделитесь распиновкой у кого что есть пожалуйста .И подскажите артикул 3-х контактных разъёмов



[nicole -32960]

Чего там делиться. Под капотом can-h can-l. Питание от АКБ.



[richard -82666]

Такой пойдёт?
Я себе тут покупал:


https://aliexpress.ru/item/32828819802.html?spm=a2g2w.orderdetail.0.0.325d4aa6yzVij2&sku_id=64993141708





[arif]

Да огонь ,спасибо



[arif]

А второй разъём подключается также как и первый ?



[richard -82666]

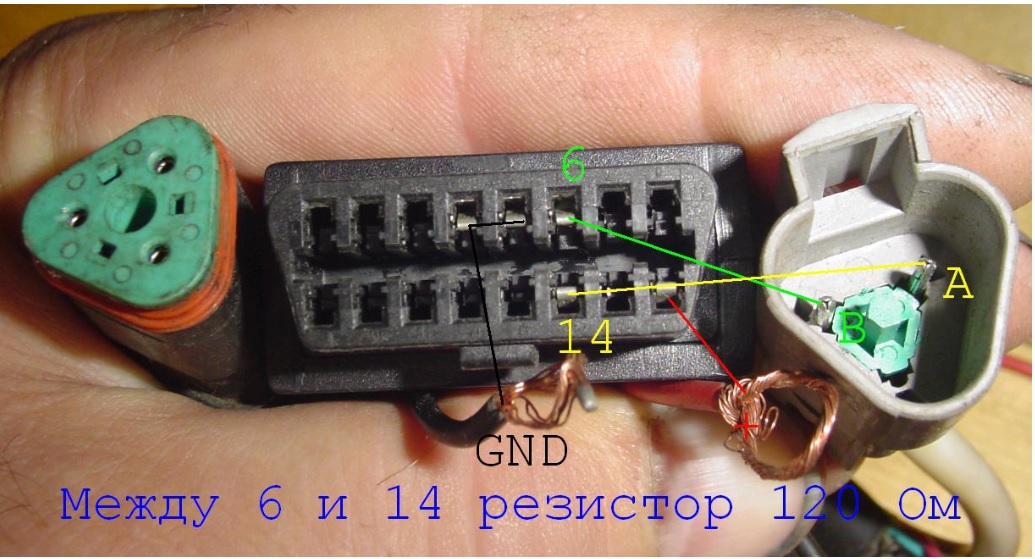

Один разъём висит в моторном отсеке авто, а второй как раз на фото с распиновкой. На Али они парой продаются (мама и папа, один просто не понадобится).



[arif]

А 6 и 14 получается пины соединяю вместе резистором 120ом так?



[richard -82666]

Да надо соединять резистором иначе связи не будет (в Сканматике насколько я знаю внутри самого Сканматика есть уже такой резистор).



[arif]

Спасибо
