Вопрос для электриков по can шине

  • Автор темы Автор темы emmy
  • Дата начала Дата начала
если ЭБУ ведущий то норм сопротивление, а АБС ведомый 120ом, при включеном зажигании по ~2.5В

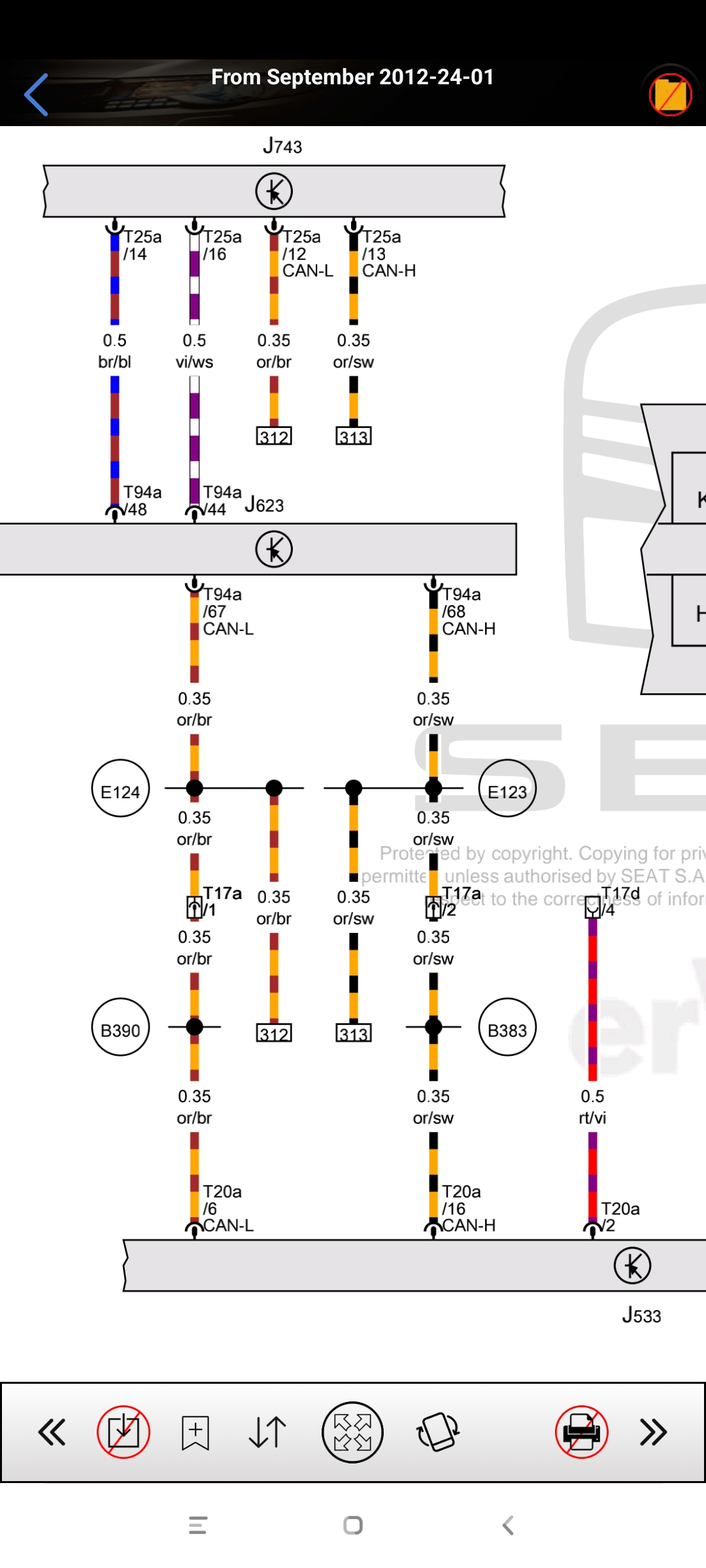

смотри схему там в цепи параллельно ещё могут быть блоки, если фишки все сняты сопротивления не должно быть

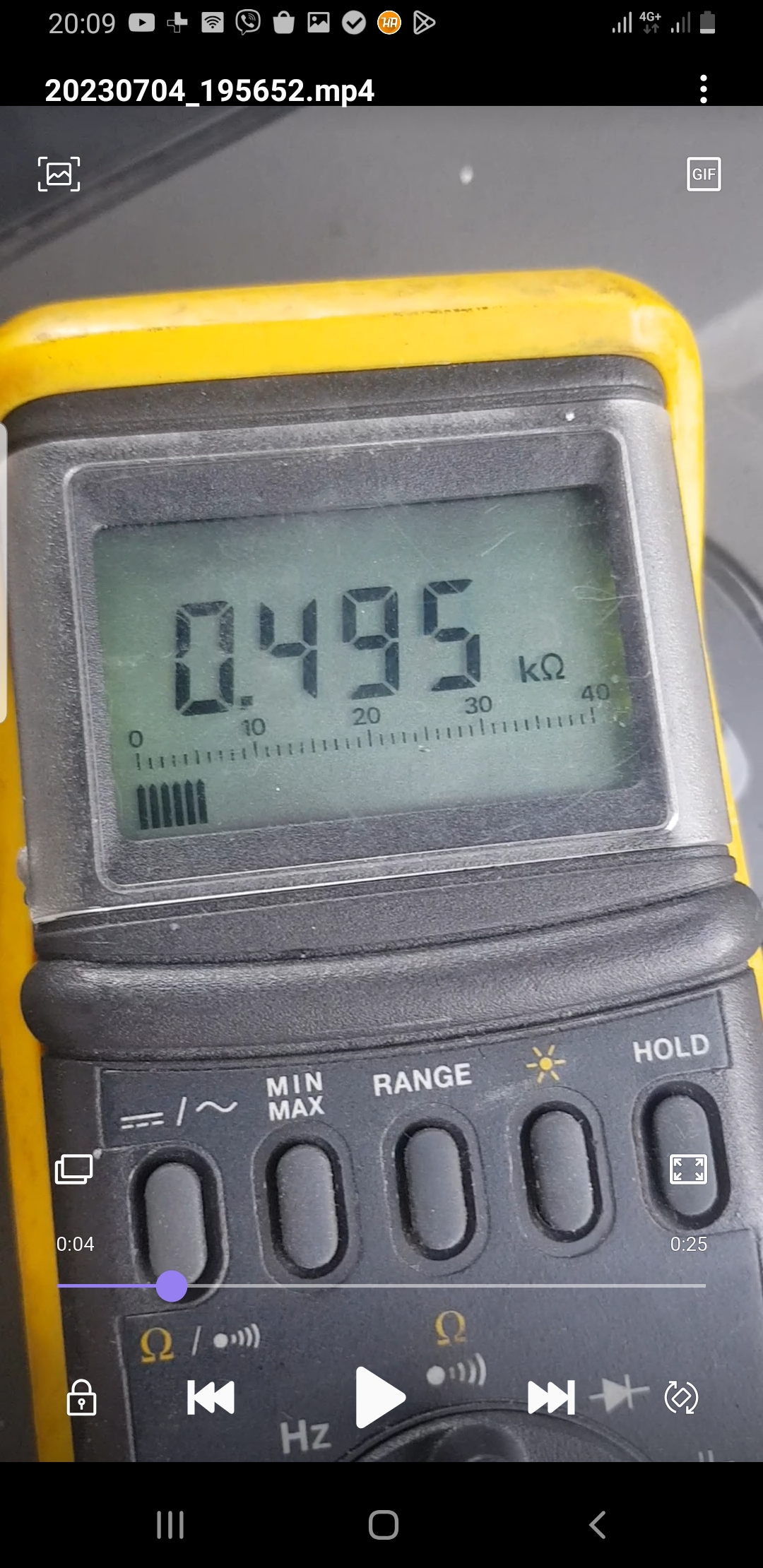

Показания должны близиться к бесконечности. В Вашем случаи или что то еще в паралели есть, или изоляция этих проводов повреждена. А если шевелить косу, измерения меняются? И какой это автомобиль?

Да ну как, там полюбому can до блока абс идет не от блока эбу, а от гетвея например или блока комфорта, или приборной панели, а в жгуте есть скрутка. Нужно смотреть по ELSA

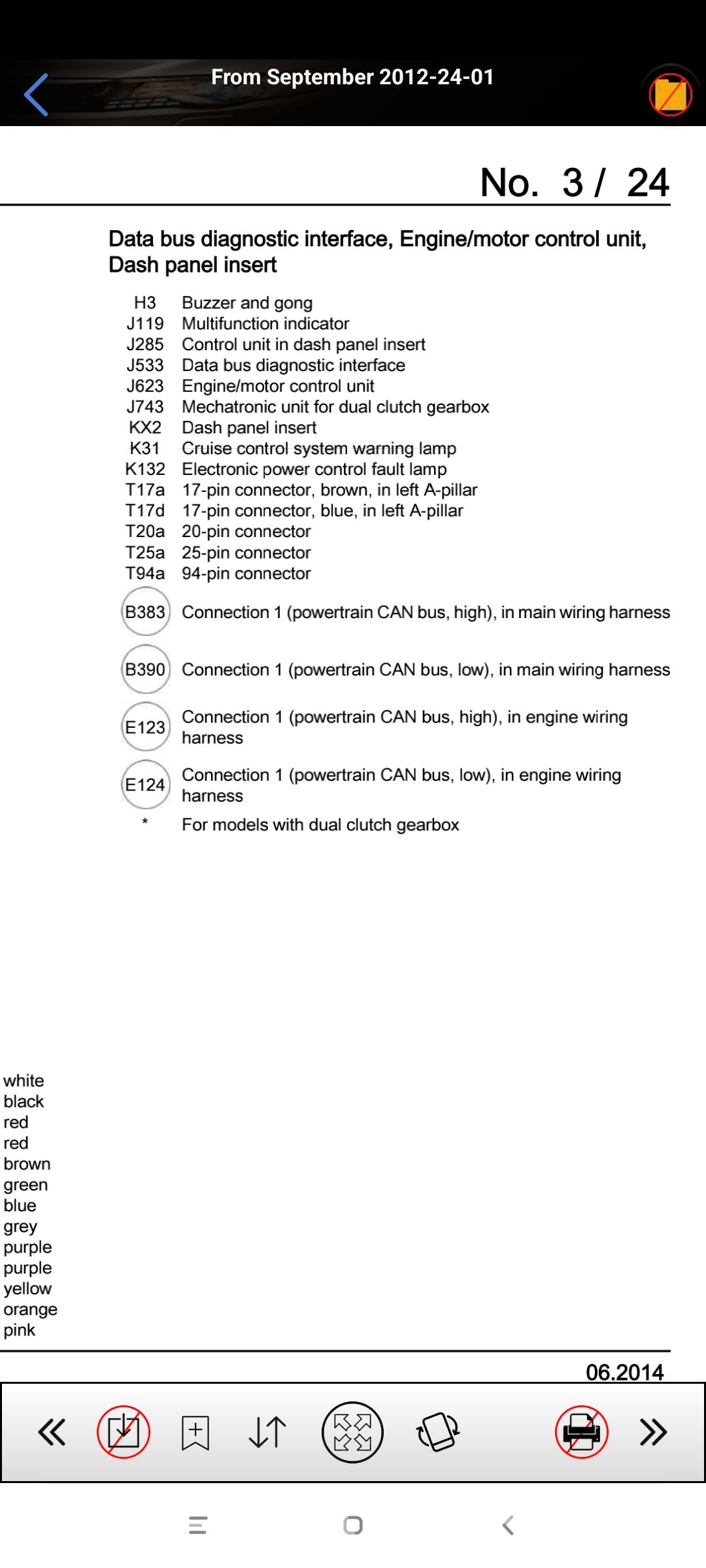

Здесь однозначно лайк господину ganinart, что не поленился и нашел схему в Elsa, а Вы, Автор, поленились это сделать

Ну Вы будете удивлены, если Elsa на вирт машине с рутрекера скачаете и посмотрите. Это такое. А какая проблема у Вас, можно поинтересоваться?

Сделайте эксперимент- отключите фишку с эбу, подключите акб и вкл зажиг. На фишке абс посмотрите напругу на кан. И отпишитесь

в carmin нет машины этих годов. пользуйтесь виртуалкой Elsa, там все есть, мой совет просто
